Hoja técnica

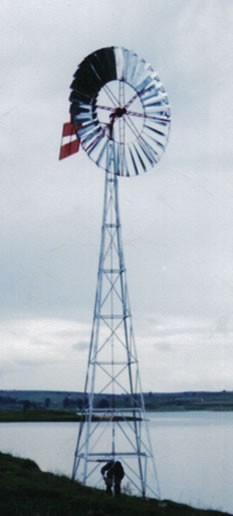

Molino de viento JOBER serie JB 40-00




 Propósito
Satisfacer las necesidades de suministro de agua de los usuarios, en regiones donde la cabeza de bombeo sea menor a 100 metros y donde los obstáculos en las cercanías del molino tengan alturas menores a 13 metros.


Rotor
Tipo:
Diámetro exterior:
Solidez:
Aspas:

Eje horizontal a barlovento.
Cuatro metros.
76%.
32 de paso fijo, en acero galvanizado.

Transmisión
Tipo:

Recorrido:
Lubricación:

Mecanismo biela - manivela acoplado directamente al eje del rotor, biela con balancín de acople a la varilla de actuación.
150 mm, (mismo desplazamiento en la bomba).
inmersión en grasa.

Orientación y control
Orientación:

Control de velocidad:


Mediante cola orientadora, requiere una velocidad mínima del viento para la orientación de 2 m/s.
Por aleta reguladora, el sistema de seguridad actua cuando la velocidad del viento alcanza los 8 m/s.

Sistema de bombeo
Bomba:


Succión y descarga

Sello:


Reciprocante de simple efecto con camisa en acero inoxidable de 2.5, 3 y 4 pulgadas de diámetro, desplazamiento de 380cc, 530cc y 900cc respectivamente.
Tubería de 2 pulgadas, incluye 6 metros de tubería de succión en polipropileno y valvula de pie en el extremo.
Retenedor compuesto con empaques, resorte y cordón plomaginado, lubricado por grasa.

Torre

Tipo:

Altura:
Anclaje:
Peso del molino:


Estructura piramidal autoportante en acero A-36, con recubrimiento anticorrosivo y pintura de aluminio extra-reflectivo
nueve y doce metros.
Patas con cruceta fundidas en concreto.
Con torre de 12 m: 410 kg. Con torre de 15 m: 470 kg.


Precio

JB 40-120
Con torre de 12 m.
JB 40-150
Con torre de 15 m.

Tel: 098-7603887, movil: 310-8088305 3108088324




CONSULTENOS:
¿Como debe seleccionar un molino de
viento para bombeo de agua JOBER?



Cuadro de rendimiento
viento promedio de 3 m/s
viento promedio de 4 m/s
viento promedio de 5 m/s
Cabeza (m) caudal (lt/hora) Cabeza (m)
caudal (lt/hora)
Cabeza (m)
caudal (lt/hora)
5
2700
5
4500
5
4500
10
1350
10
3200
10
4500
15
900
15
2150
15
4200
20 680 20 1600 20 3150
30 450 30 1070 30 2100
50 270 50 640 50 1250
75 180 75 430 75 830
100 130 100 320 100 630
